Construction of the Wall Panel

DAEHYE TEC Panel

대혜건축TEC는 내· 외벽Panel 전문 시공업체로서 지속적인 품질개선, 정확한 설계 및 제품생산, 하자 없는 현장 시공, 고객 만족이라는 품질방침 아래 공장제작→ 현장설치의 OSC(Off-Site Construction) 공법으로, 40여년간의 시공실적을 보유하고있습니다. 다년간 축적된 노하우와 기술을 바탕으로 경제성과 아름다움이 조화된 미래의 내· 외벽 Panel을 시공합니다.

골조공사 단순화: 복잡한 골조 공사를 간소화하여 단순하고, 효율적인 공정으로 전환

공정의 단순화: 공정을 단순화하여 현장에서 관리가 효율적으로 이루어지도록 개선

도심지 공사 적합: OSC는 복잡한 도심지, 리노베이션 건축물에 최적화된 설계와 시공 방법

OSC

Off Site Construction

*OSC (Off-Site Construction) 공법: 공정의 70~80%를 공장에서 제작하기 때문에 현장 접촉을 최소화할 수 있으며, 공사기간 단축과 품질확보, 친환경 등의 장점을 지니고 있는 공법이다.

Award

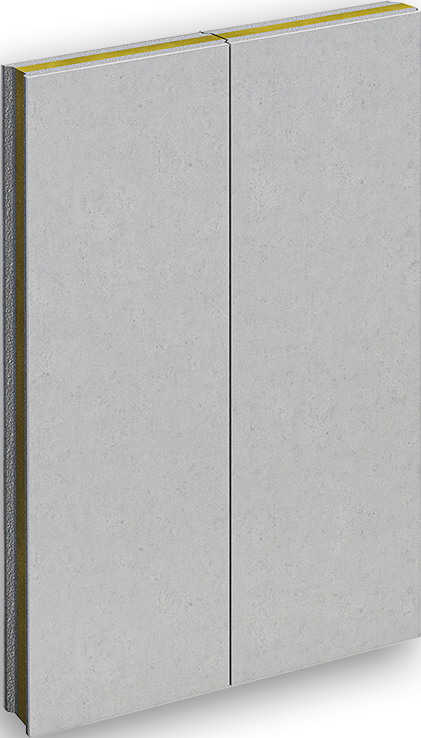

TEC LCP Panel Product

TEC 내벽 경량 패널은 벽돌보다 우수한 충격강도로 건축물의 모든 내벽에 적용이 가능하고, 방수성이 우수하여, 습기가 많은 AD · PD, 지하결로벽, 차수벽 등에 적용이 가능한 제품 입니다.

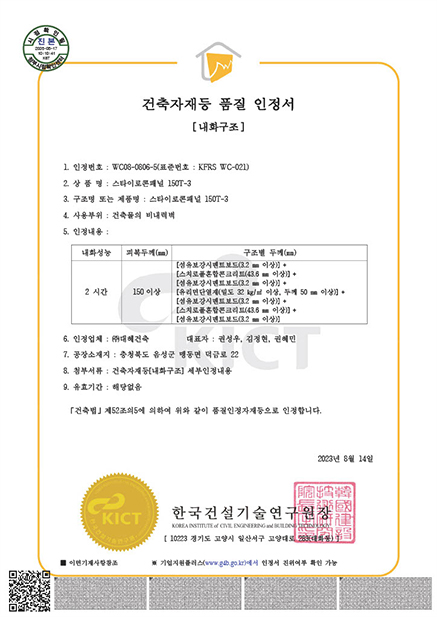

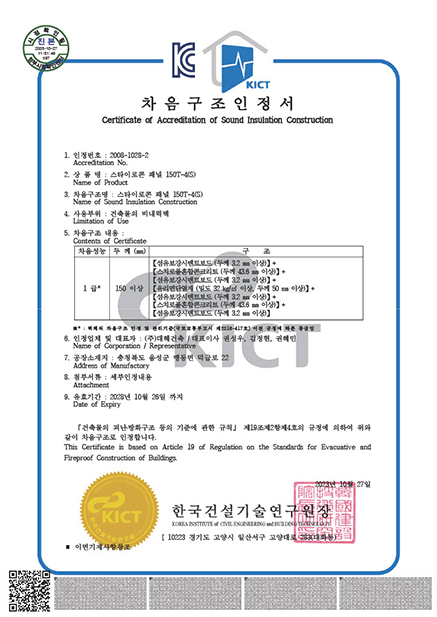

성능기준 및 인증서

내벽 패널 제품

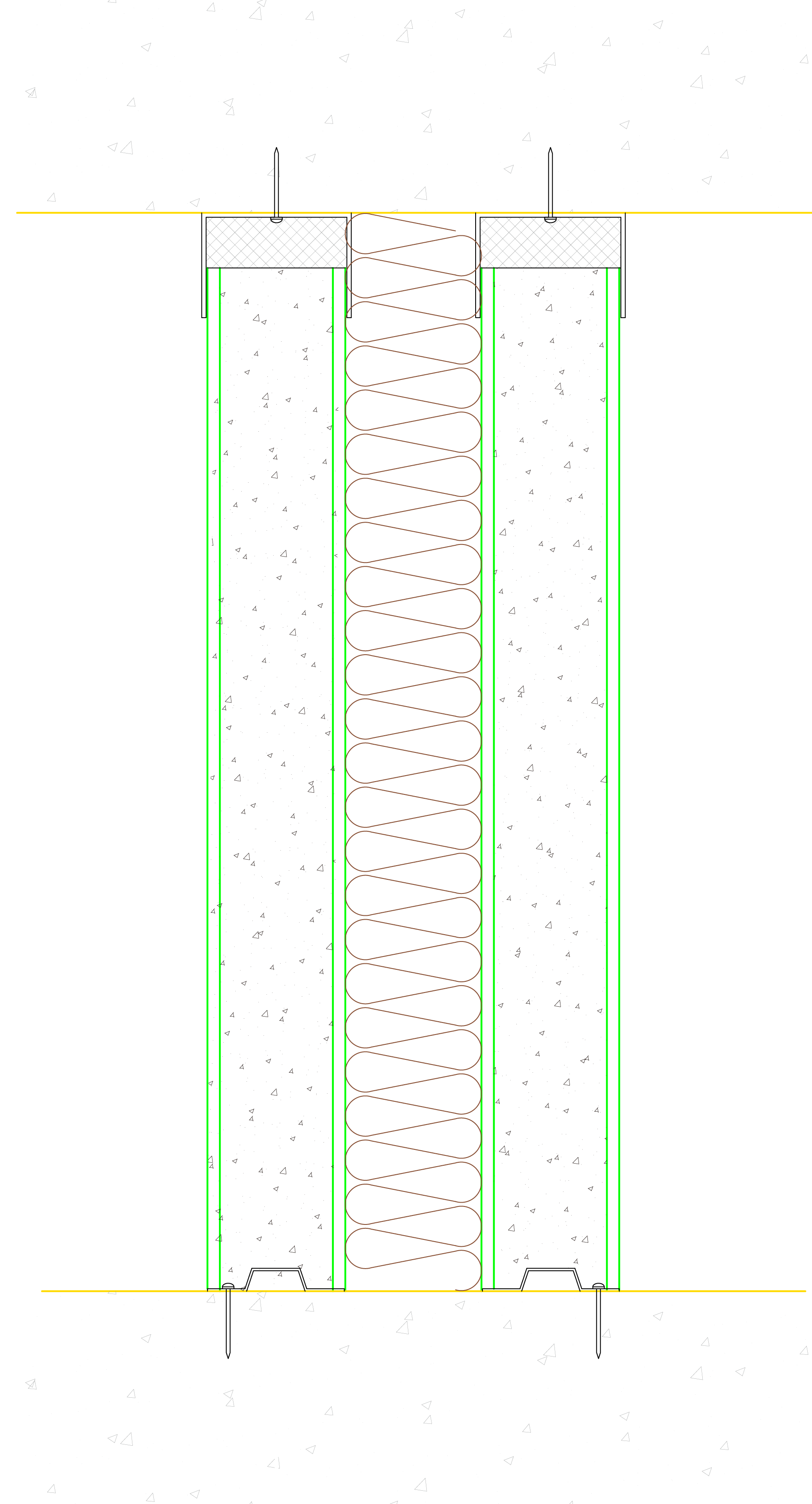

150T Panel
- 세대벽 및 복도벽에 시공 가능한 내장재
- 내화구조와 차음구조 1등급 인정 받은 제품
적용범위 DWG 200T
내벽 패널 제품

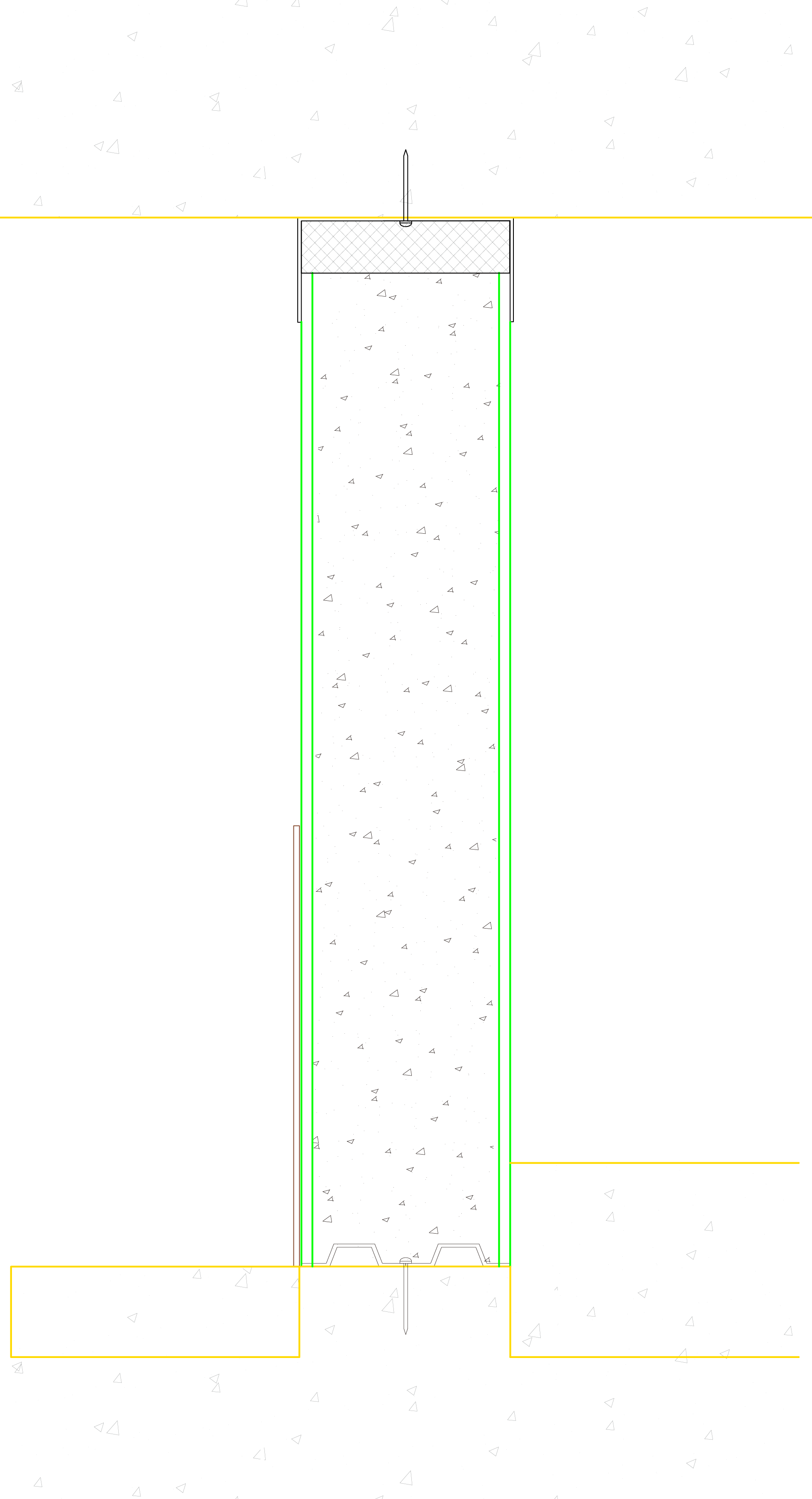

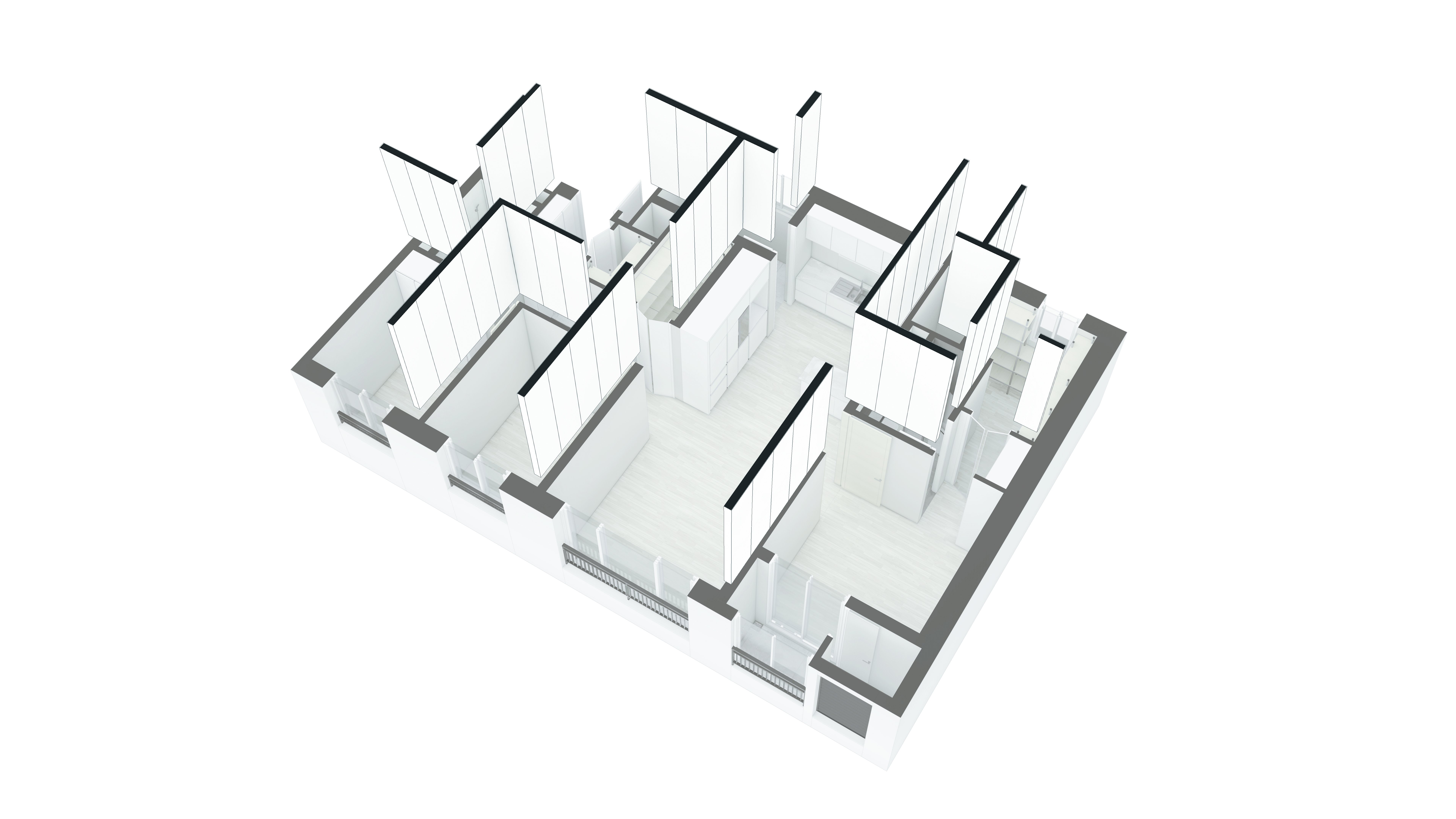

100T Panel
- 세대내 일반벽 및 화장실벽에 시공하는 패널
- 내화구조 인증을 받은 제품
적용범위 DWG
내벽 패널 제품

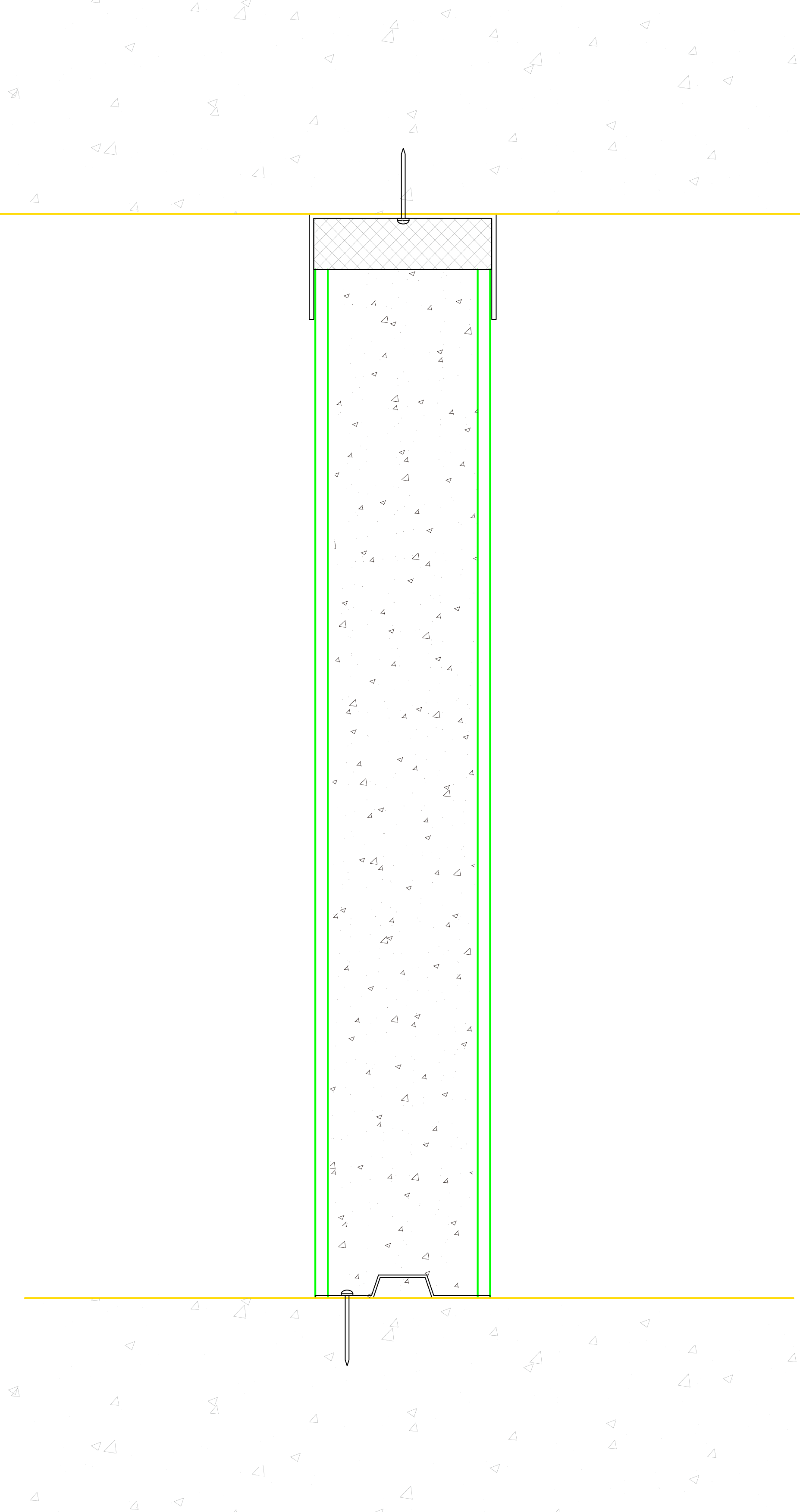

75T Panel
- 신내 내벽 중 AD구간, PD구간에 시공하는 패널
- 내화구조 인증을 받은 제품
적용범위 DWG 200T
내벽 패널 제품

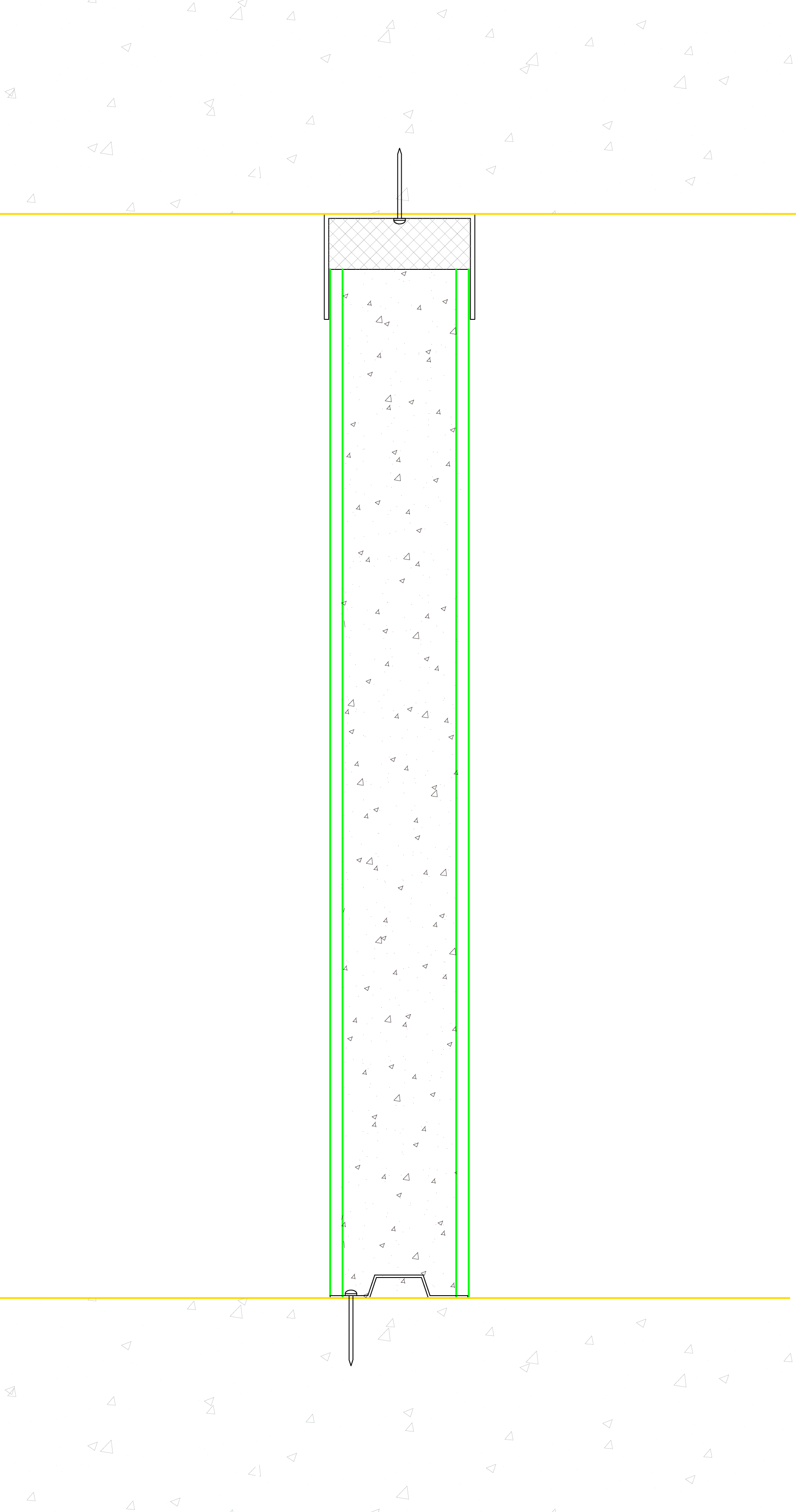

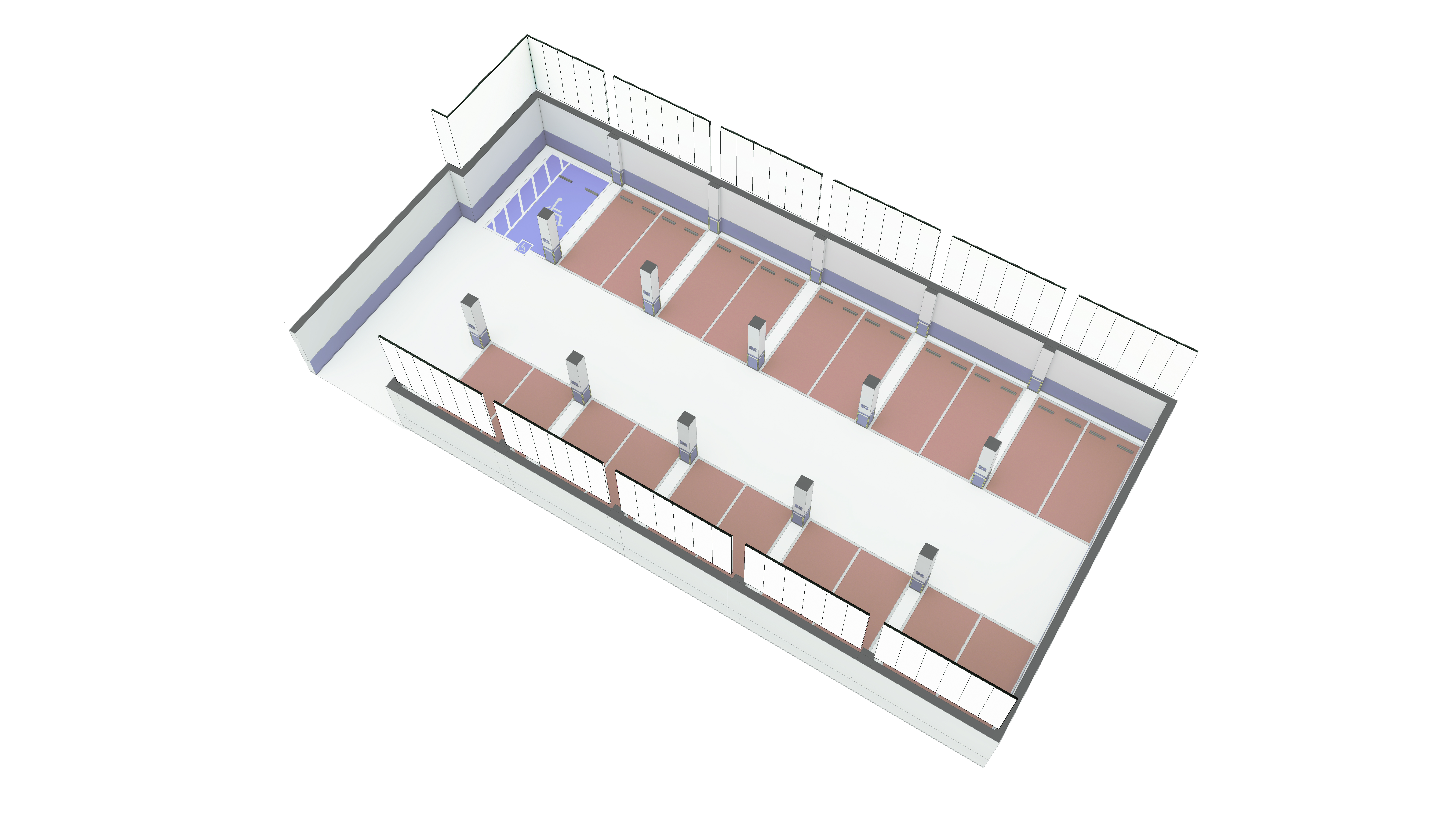

50T Panel
- 지하 결로벽에 시공가능한 패널
적용범위 DWG

TEC LCP Panel System Features

내구성

Durability

수축 및 팽창률이 적고 동결 융해에 강한 오랜 시간이 지나도 뛰어난 내구성을 보장
경량성

Lightweight

기존 콘크리트 대비 1/3~1/4 무게로 건축물 경량화 실현
내화성

Fire Resistance

불연재소재로서 DRY WALL공법의 2배 이상의 내화성능과 충격강도, 차음성이 우수
방수성

Waterproofing

섬유 보강 시멘트 특성으로 뛰어난 방수성

TEC LCP Panel 특징

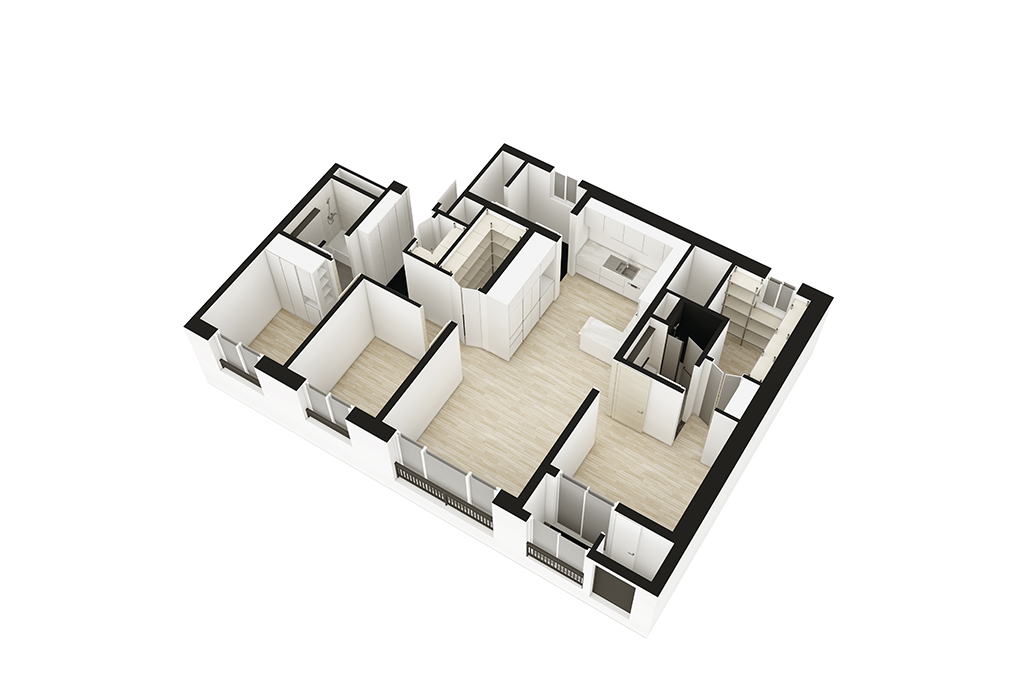

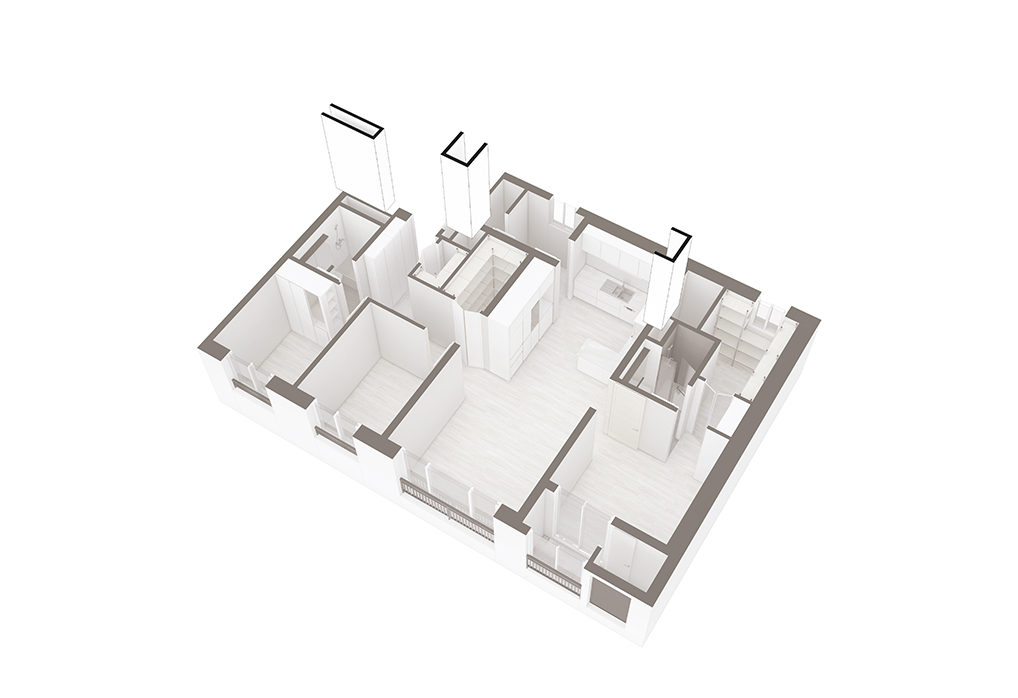

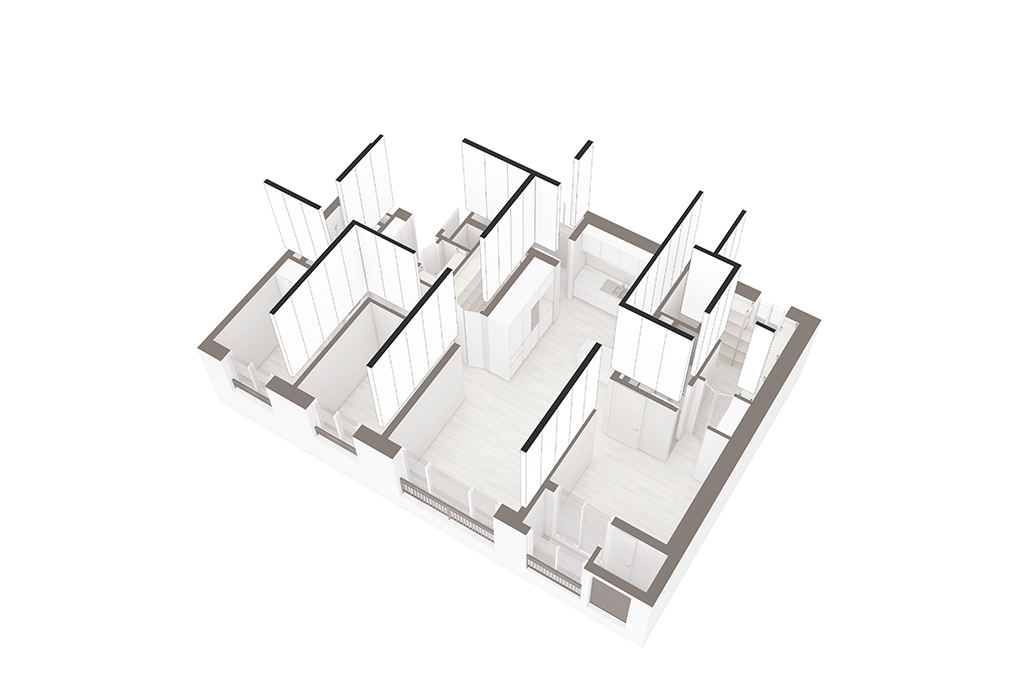

주거 시설

1 - 4

TEC 경량패널

적용범위 설명을 위한 예시 이미지입니다. 주거 시설 외, 상업시설, 오피스, 호텔리조트 등 모든 건축물에 적용가능한 제품입니다.

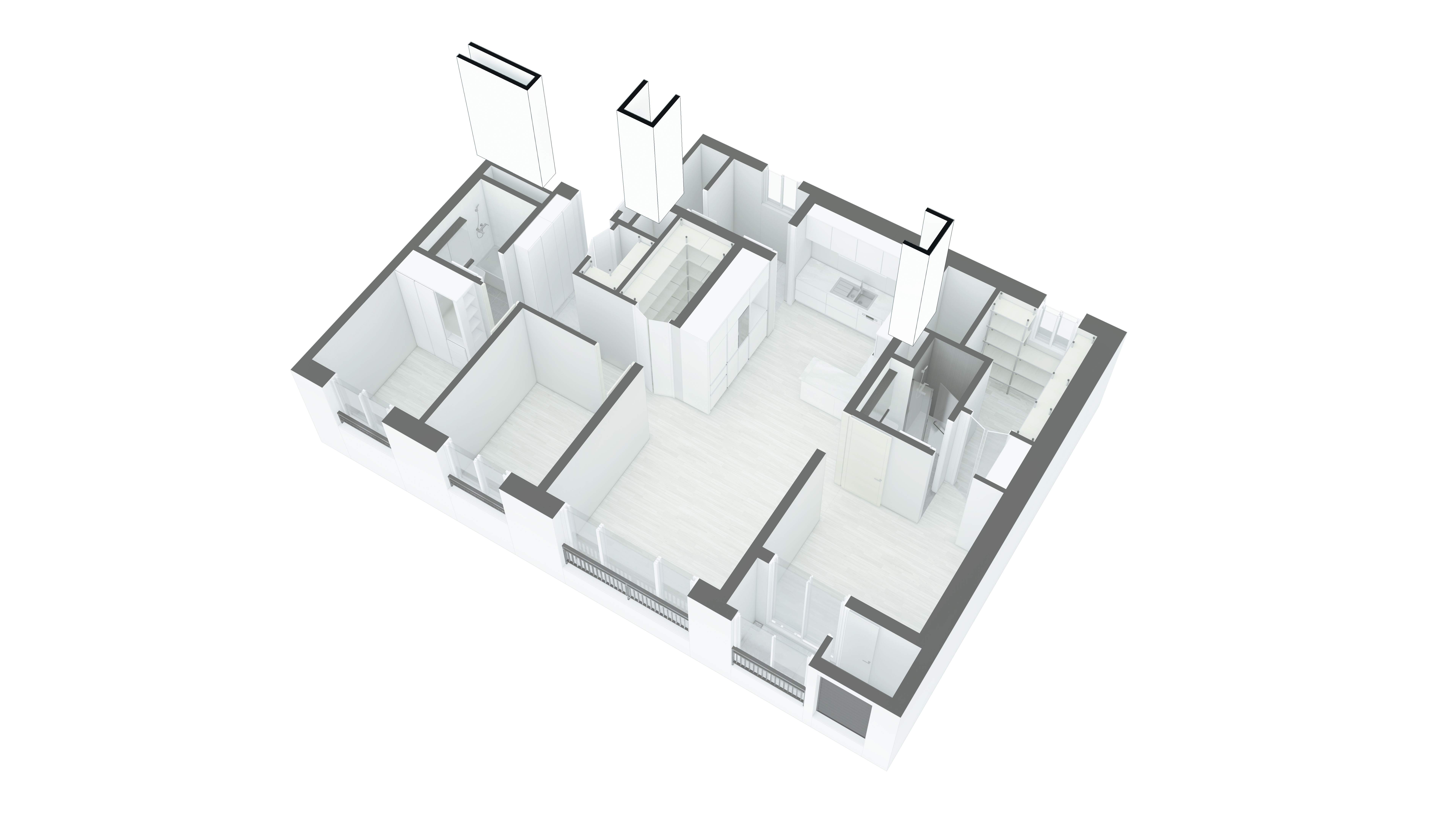

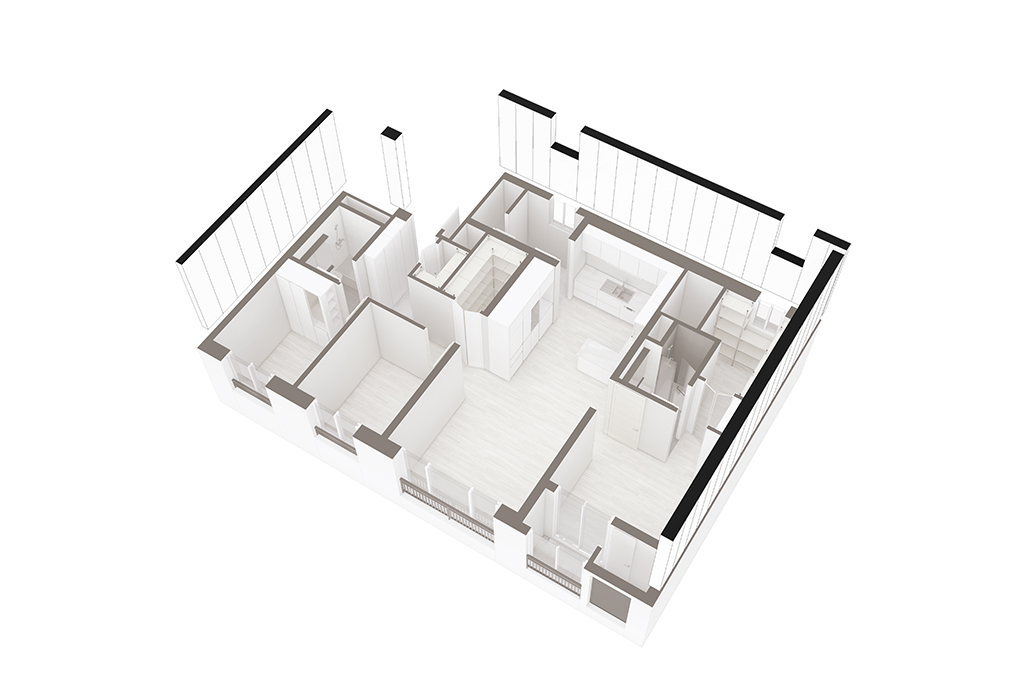

AD / PD 구간

2 - 4

75T

세대내 일반벽, 화장실벽에 주로 적용 내화 구조 인증제품 유독가스가 나오지 않아 AD · PD 구간에 적용가능
세대내 일반벽, 화장실벽

3 - 4

100T

세대내 일반벽, 화장실벽에 주로 적용 내화 구조 인증제품 Water Proofing 코팅처리 (항곰팡이, 내식성우수)

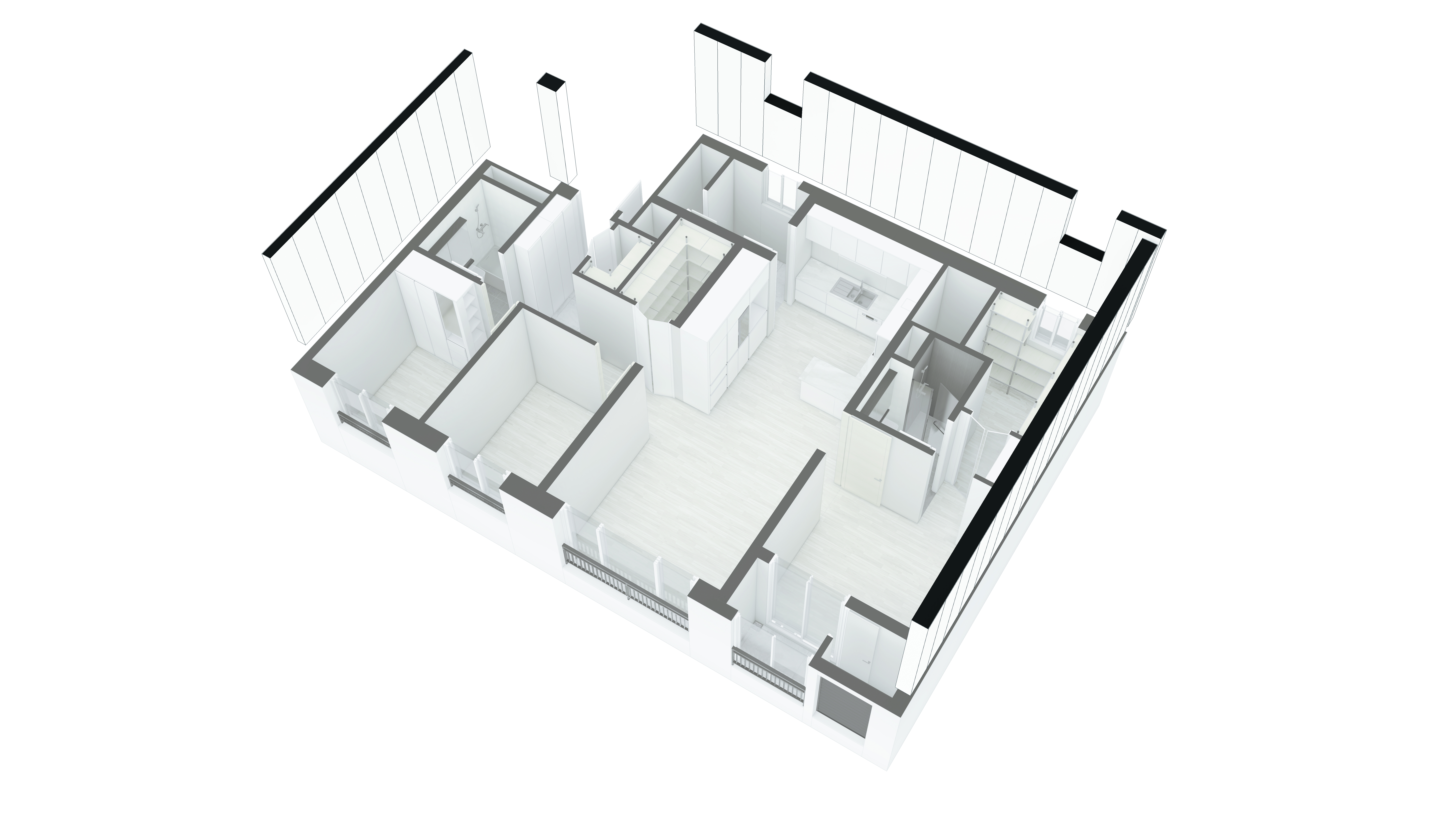

세대벽 및 복도벽

4 - 4

150T, 200T

세대벽 및 복도벽에 주로 적용 샌드위치 구조의 일체식 패널로서 품질확보, 원가절감 내화구조와 차음성능 인정받은 제품

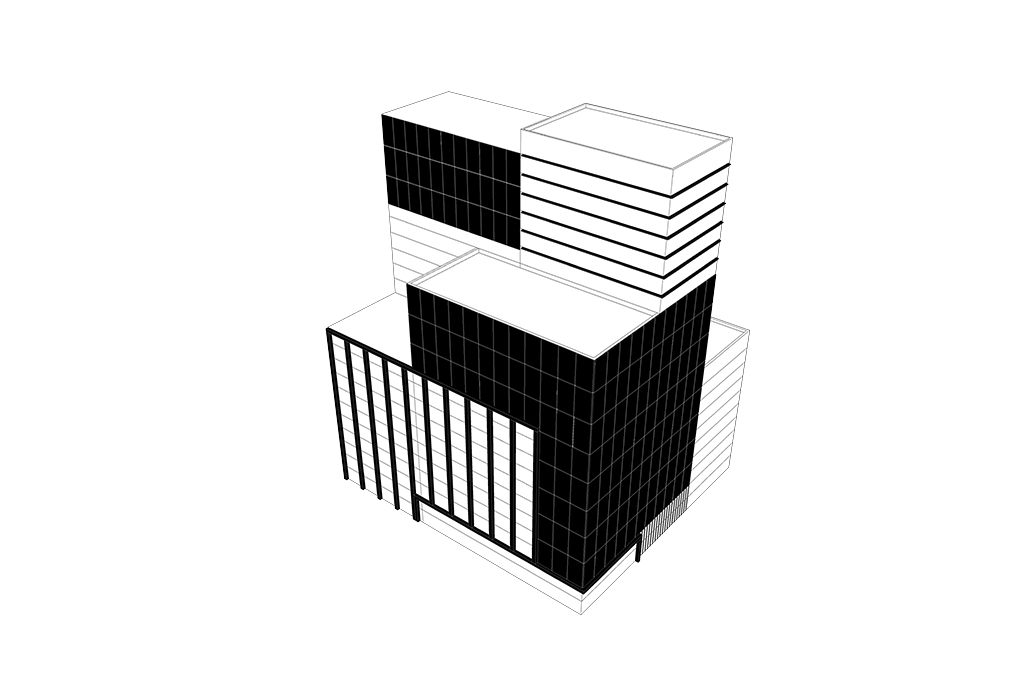

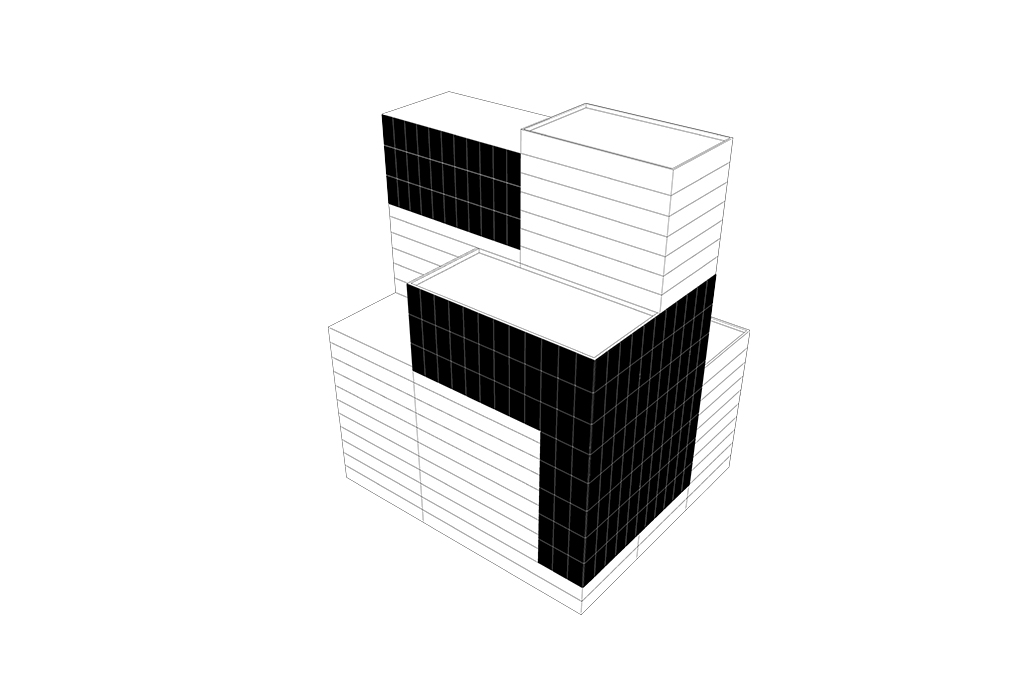

TEC Exterior Panel Product

TEC 외벽 패널은 단열에서 마감까지 전 공정을 공장에서 제작하는 외벽 패널 시스템으로, 첨단 외단열 공법을 적용해 구조적인 열 손실 경로를 효과적으로 차단하고, 현장 시공 방식 대비 약 30%의 에너지 절감 효과를 제공합니다.

외벽 패널 제품

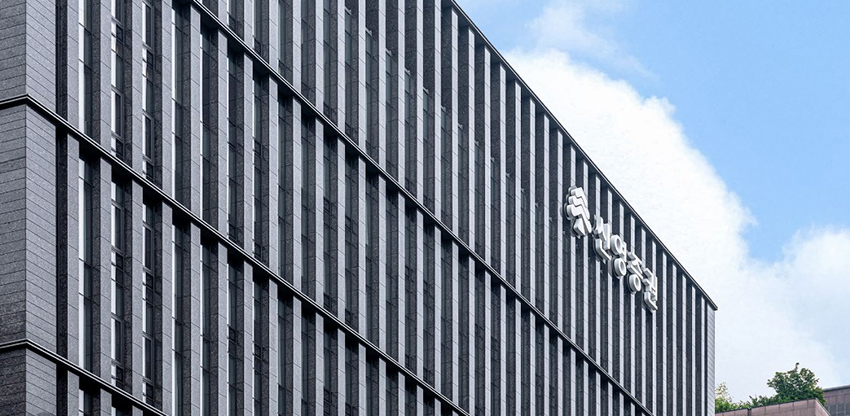

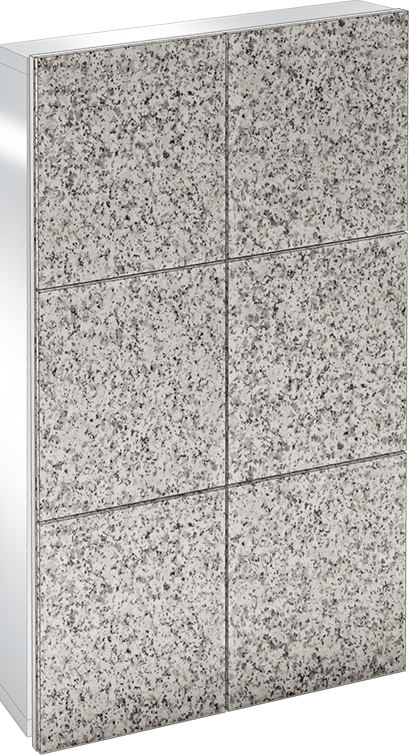

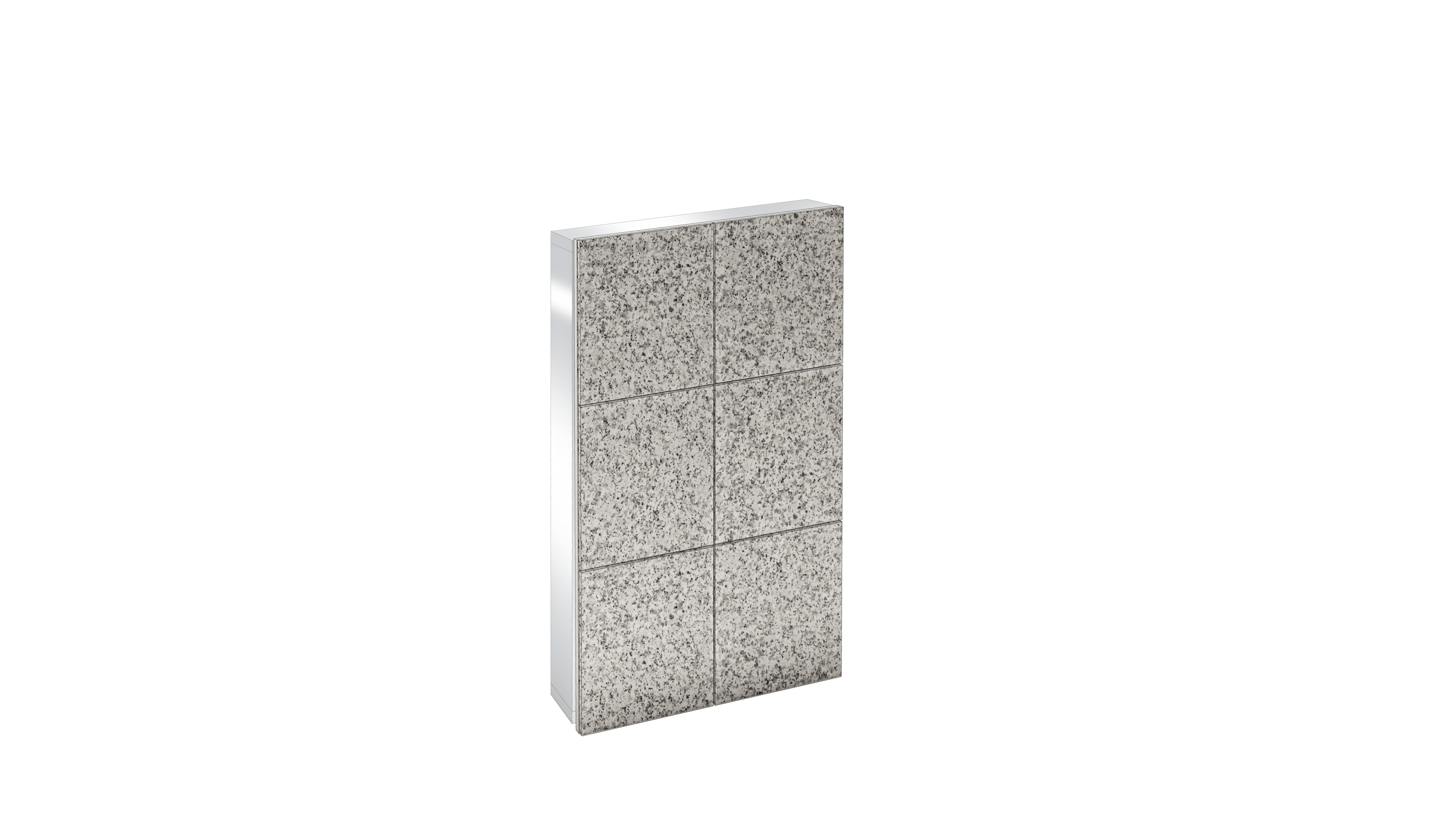

STONE Panel
- 자연석, 인조석 Panel로 기존 시스템대비 경량화 실현
- 단열재, 보드 등의 여러 층으로 구성되어 내부 습기 차단
제품
외벽 패널 제품

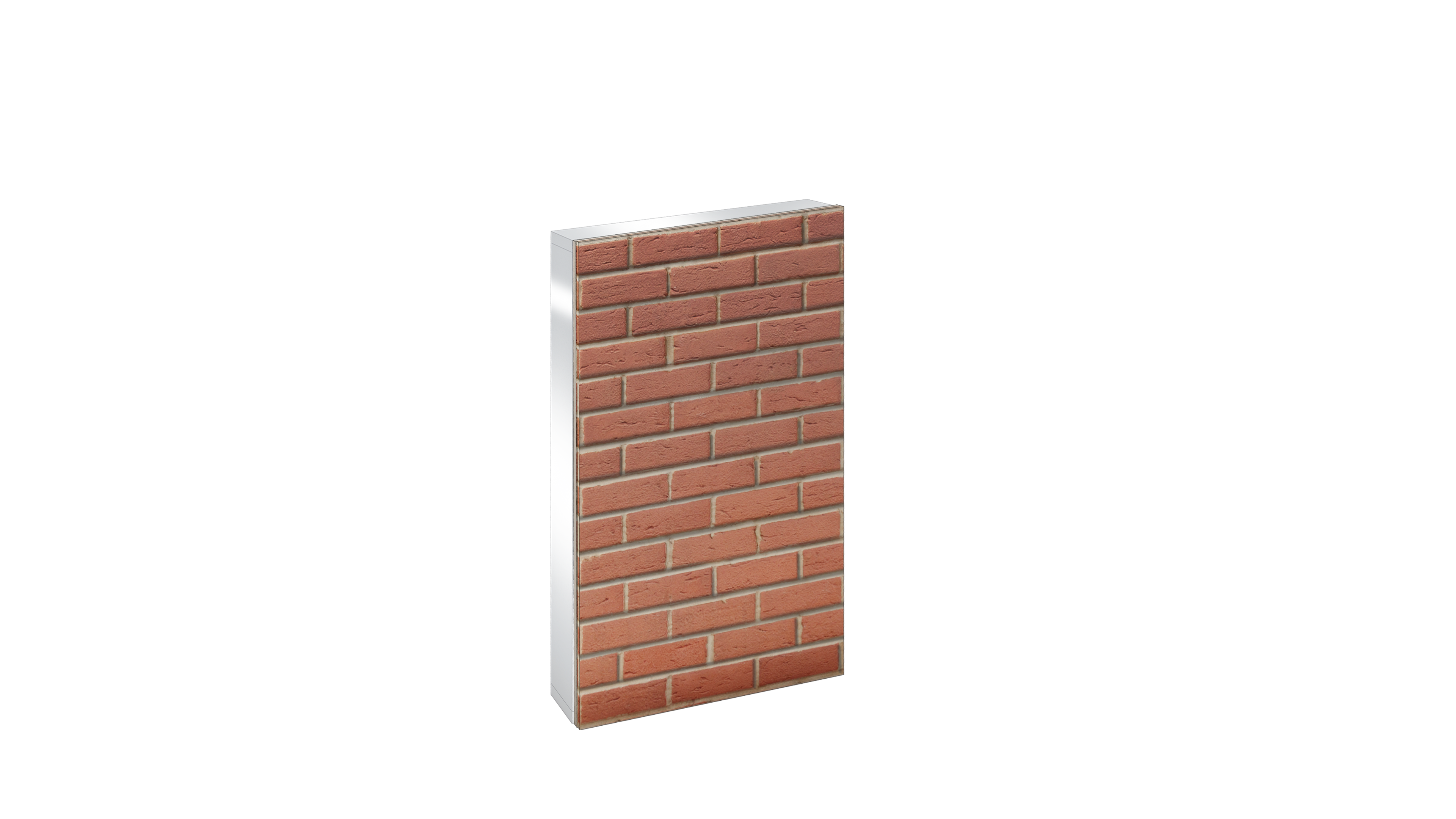

TILE Panel
- 타일의 크기 제한이 없음
- 다양한 디자인 색감 선택 가능
제품
외벽 패널 제품

C.R.C Panel
- 불소수지, 아크릴 등 다양한 도장 가능
- A/L 보다 평활도 및 내구성이 우수
제품
외벽 패널 제품

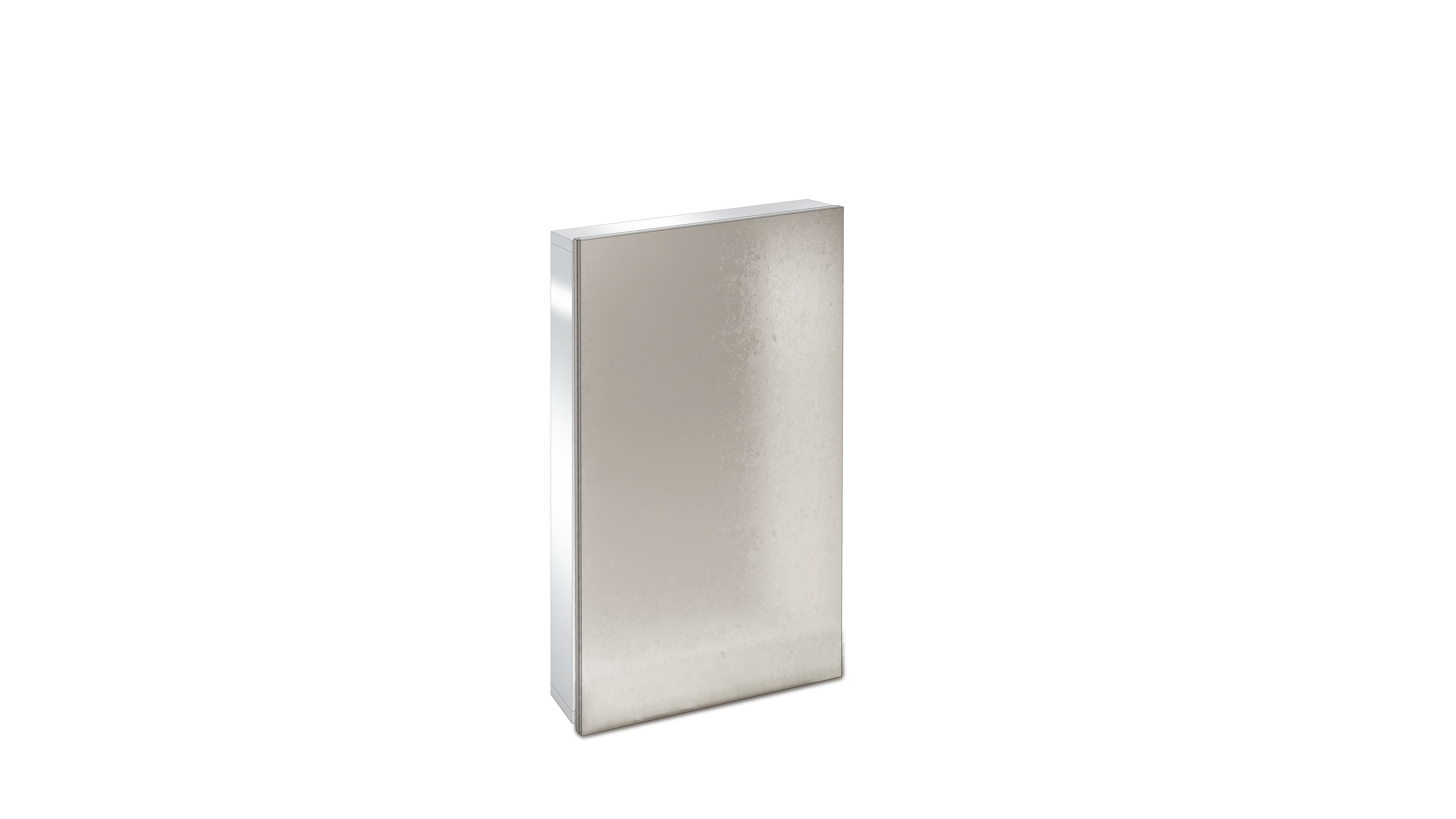

AL Panel
- 평활도 및 경제적 이점 증가
- 다양한 금속 제품 얇은 두께로 취부 가능
제품

TEC Panel System Features

우수한 내진성능

Seismic Strength

AAMA 501.6-18의 표준 시험을 통과하여 제품의 뛰어난 내진 성능 확보
고강도 경량화

Strength & Lightness

제품의 경량화를 통해 구조체에 가해지는 하중을 줄이고, 설계와 시공의 유연성을 더욱 향상
뛰어난 내화 성능

Fire Resistance

KS F 2257의 표준 시험 방법을 통해 제품의 우수한 내화 성능이 공식적으로 입증
완벽한 시스템

Perfect System

결로 문제를 완벽히 해결할 수 있는 뛰어난 단열 성능과 방수 기술을 제공

TEC Panel 시공 과정

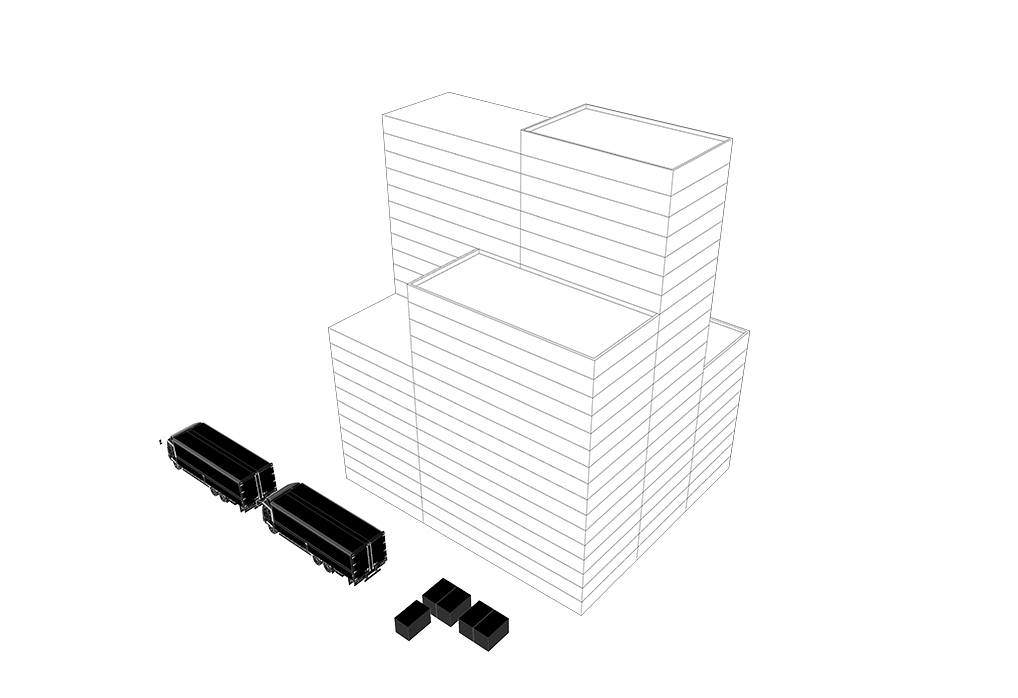

현장운송

1 - 4

공장에서 제작 후
현장으로 운송

자사 공장에서 제작하여 현장으로 운송되어 공사기간 단축 및 현장관리비가 절감

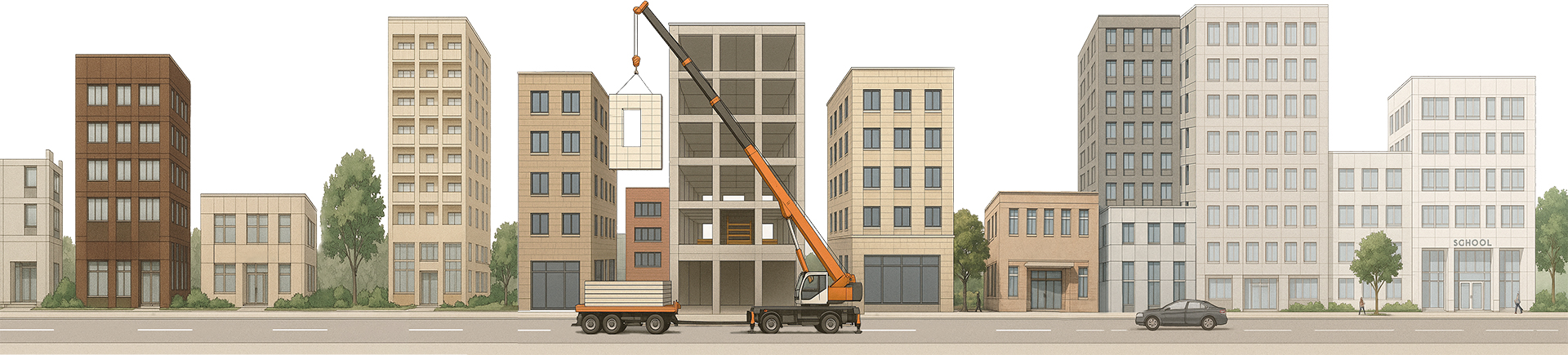

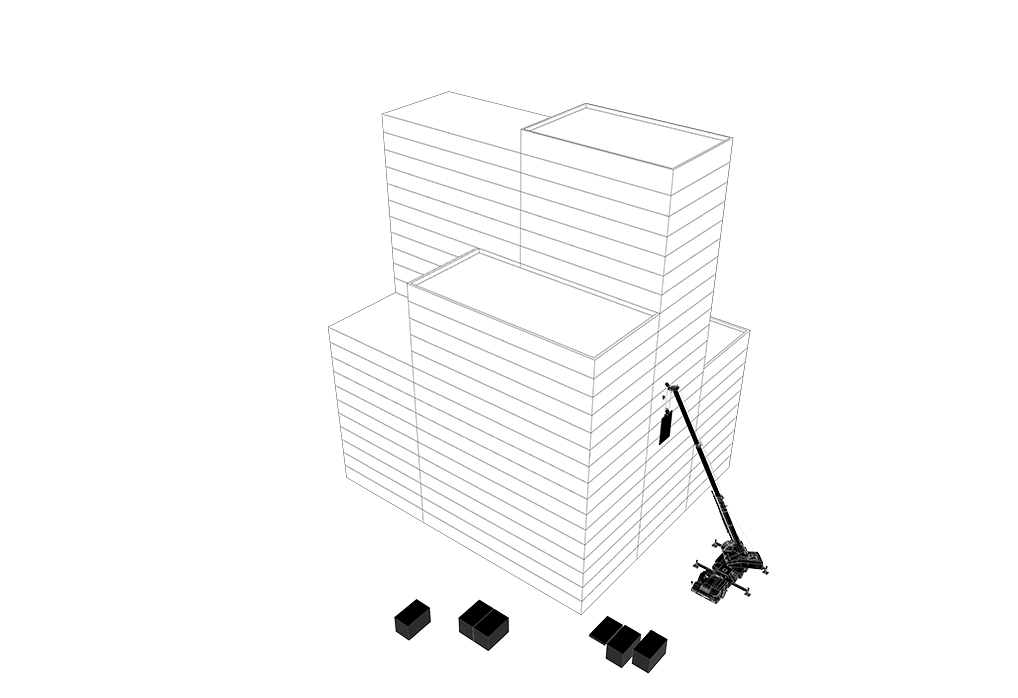

패널 양중

2 - 4

현장 도착 후
크레인으로 패널 양중

설치를 제외한 과정이 공장에서 제작되어 건축물의 대형화 및 도심지 공사에 적합하고, 건축물 리노베이션 프로젝트에 강점
패널 설치

3 - 4

구조체에 맞춰 외벽 패널 설치

다양한 마감재와 크기, 형태로 패널을 제작할 수 있는 조립식 공법
공정마감

4 - 4

패널 시공 완료

공정을 단순화하여 현장에서의 관리가 효율적으로 이우러질 수 있도록 개선

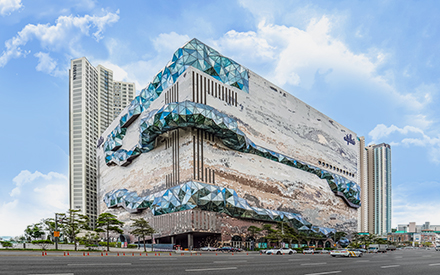

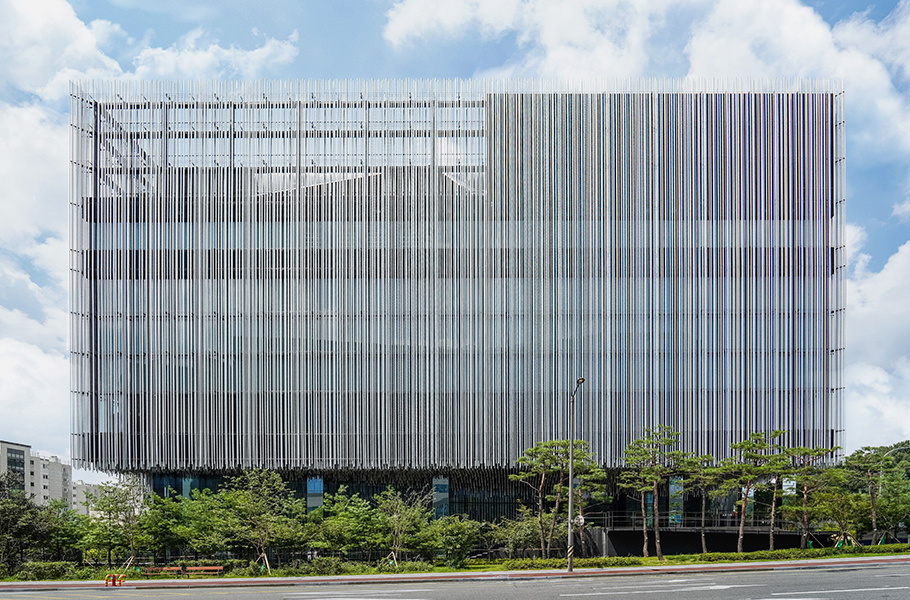

Project

project more

구분			내벽		보, 기둥	바닥	지붕
용도	층수/높이(m²)		내력벽	비내력벽 (경계벽, 승강기 · 계단실의 수직벽)	보, 기둥	바닥	지붕
비내력벽 제1종 근린생활시설, 제2종 근린생활시설, 문화 및 집회시설, 종교시설, 판매시설, 운수시설, 교육연구시설, 노유자시설, 수련시설, 운동시설, 업무시설, 위락시설	12/50	초과	3	2	3	2	1
	12/50	이하	2	1.5	2	2	0.5
	4/20	초과	1	1	1	1	0.5
주거 시설 단독주택, 공동주택, 숙박시설, 의료시설	12/50	이하	2	2	3	2
	12/50	초과	2	1	2	2	0.5
	4/20	이하	1	1	1	1	0.5
산업 시설 공장, 창고시설, 위험물 저장시설 및 처리시설, 자동차 관련 시설 중 정비공장 자연순환 관련 시설	12/50	초과	2	1.5	3	2	1
	12/50	이하	2	1	2	2	0.5
	4/20	이하	1	1	1	1	0.5

등급	등급 기준(dB)
1급	63 ≤ Rw + C 및 세대간 경계벽을 공유하지 않는 경우
2급	58 ≤ Rw + C ＜ 63
3급	53 ≤ Rw + C ＜ 58
4급	48 ≤ Rw + C ＜ 53

항목		50T	75T	100T	150-200T
비중		0.78	0.72	0.68	0.78
중량(kg / m²)		39	54	68	80
내화성능	내화시간	-	2시간	2시간	2시간
	충격강도	이상없음	이상없음	이상없음	이상없음
	주수시험	이상없음	이상없음	이상없음	이상없음
내수성		누수없음	누수없음	누수없음	누수없음
가스유해성		적합함	적합함	적합함	적합함
